对于厚铜pcb高频板快速抄板厂家而言，厚铜pcb线路板的质量、交期、价格都是我们所关注的，相对来说，3OZ的厚铜pcb线路板制作相对容易，3OZ以上的对工艺和技术要求相对难一些，琪翔电子作为厚铜pcb线路板打样厂家，交期准、质量好。
厚铜pcb高频板快速抄板没有确切定义，一般将外层完成铜厚≥2oz定义为厚铜板。厚铜pcb线路板主要用于电源产品，电压和电流都比较高时用到。我们设计时实际上要考虑的是过载量，而承担过载电流的是线路的截面积，在线宽设计一样的情况下，铜越厚（即2OZ较1OZ厚）所能承载的电流越大，但是，铜越厚，制作成本越高，所以如果能通过加大线宽能够满足过载要求，就不应该以细线宽厚铜线路设计（线路越细，制作难度也越大）
厚铜PCB线路板当外层完成铜厚为2oz时，成品铜厚大于70um，这时候丝印阻焊时，一次印刷已经无法***线面和拐角的油墨厚度要求，一般需要印两次阻焊。
同样厚铜PCB线路板对设备要求也是比较严格的，***的铜厚检测仪、电感测量仪、微电阻测量仪是保障厚铜电路板的功能品质的重要设备。好的材料，好的设备，加上好的工艺，和质检管理才能保障好的产品性能。
琪翔电子为您提供厚铜pcb线路板、pcb高频板快速抄板、金手指pcb线路板、盲埋孔pcb线路板、盘中孔pcb线路板等产品，我们拥有***的铜厚检测仪、电感测量仪、微电阻测量仪，欢迎各位新老顾客咨询购买！
价格便宜和贵的PCB线路板打样有什么区别
对于大部分的PCB线路板采购者来说，PCB打样，首先要确认的就是打样的价格区间。目前市场上PCB线路板打样竞争也越发激烈。因此在电路板打样的区间价格是非常大的。从几十块到几百块价格不等。而大部分的采购者还是选择中等价格PCB板打样厂家。那么，几十块的电路板打样和几百块的电路板打样有什么区别呢？从材质，加工工艺,还有品质的保障，售后的服务等方面他们都是有所不同。一般几十块钱的PCB双面板打样只要出货给客户了，期间发生了任何品质问题，他们售后都不会处理哦！几百块钱的服务那就不一样了，如果出现任何的PCB板品质问题我们琪翔电子都会安排售后的团队上门为您服务。这就是一分价钱一分货。PCB线路板打样找琪翔电子让您更省心。
如果您还在苦苦寻觅pcb高频板快速抄板打样厂家，不妨了解了解一下我们琪翔电子，我们有着十年的制板经验，欢迎您来厂实地参观和指导。

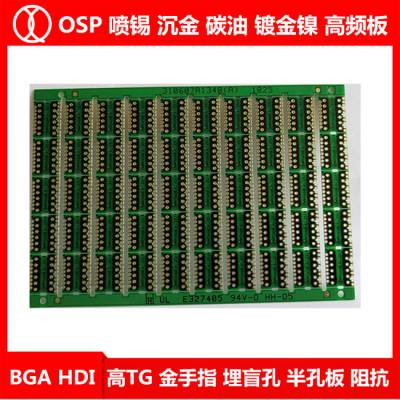

PCB拼板注意事项
经常收到客户发来的pcb高频板快速抄板材料要求报价，我们工程会依据客户的PCB文件来拼板，那么，拼板详细要注意些什么问题呢？琪翔电子会根据我们制程设备的加工能力，参阅板料的尺寸标准，规划出可以符合公司对板件***优化、出产成本低、出产功***、板料利用率的拼版尺寸。
1、PCB拼板的外框（夹持边）应采用闭环规划，确保PCB拼板固定在夹具上以后不会变形；
2、PCB拼板宽度≤260mm（SIEMENS线）或≤300mm（FUJI线）；如果需要主动点胶，PCB拼板宽度×长度≤125 mm×180 mm；
3、PCB拼板外形尽量挨近正方形，引荐采用2×2、3×3、……拼板；但不要拼成阴阳板；
4、小板之间的中心距控制在75 mm～145 mm之间；
5、设置基准定位点时，通常在定位点的周围留出比其大1.5 mm的无阻焊区；
6、拼板外框与内部小板、小板与小板之间的连接点邻近不能有大的器材或伸出的器材，且元器材与PCB板的边际应留有大于0.5mm的空间，以确保切割刀具正常运行；
7、在拼板外框的四角开出四个定位孔，孔径4mm±0.01mm；孔的强度要适中，确保在上下板过程中不会开裂；孔径及位置精度要高，孔壁润滑没有毛刺；
8、PCB拼板内的每块小板至少要有三个定位孔，3≤孔径≤6 mm，边际定位孔1mm内不允许布线或许贴片；
9、用于PCB的整板定位和用于细间距器材定位的基准符号，原则上间距小于0．65mm的QFP应在其对角位置设置；用于拼版PCB子板的定位基准符号应成对使用，布置于定位要素的对角处；
10、大的元器材要留有定位柱或许定位孔,重点如I/O接口、麦克风、电池接口、微动开关、耳机接口、马达等.
